Autodesk Advance Steel - це професійне рішення для детального проектування металоконструкцій та автоматичного випуску виробничої документації (КМ, КМД). Програма дозволяє пройти шлях від 3D-моделі до виробництва без втрати даних, мінімізуючи помилки та скорочуючи терміни розробки.

Advance Steel є частиною BIM-екосистеми Autodesk та інтегрується з Revit для повного цифрового циклу проектування.

Від 3D-моделі до виробництва: як працює Advance Steel

3D-моделювання металевого каркасу

Створення точної тривимірної моделі з використанням бібліотек профілів (ГОСТ, ДСТУ, Euro), пластин, болтів, зварних швів та інших елементів.

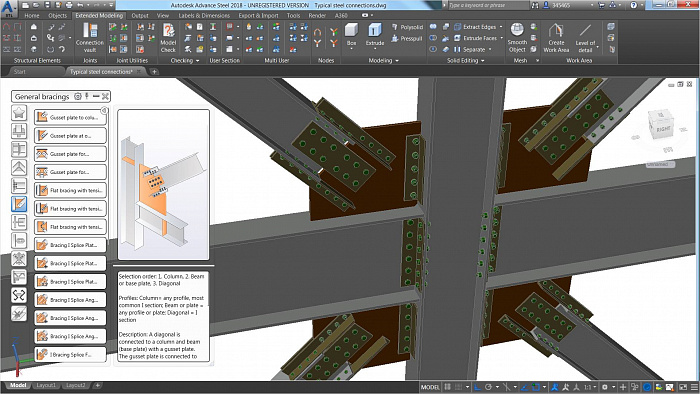

Деталювання вузлів

Інтелектуальні параметричні з’єднання дозволяють швидко створювати:

• бази колон

• балочні вузли

• ферми

• складні з’єднання

З’єднання автоматично адаптуються до змін у моделі.

Перевірка на колізії

Автоматичний контроль перетинів та зазорів дозволяє виявити помилки ще до виробництва та монтажу.

Автоматична генерація креслень

Натисканням кількох кнопок формуються:

• монтажні схеми (КМ)

• відправні марки

• креслення деталей (КМД)

• специфікації

Система автоматичного маркування гарантує унікальність кожної деталі.

Дані для виробництва

Advance Steel генерує:

• відомості металу

• специфікації

• NC-файли для верстатів з ЧПК

• DXF-файли для термічної різки

Це дозволяє напряму передавати модель у виробничий цех.

Ключові можливості

Інтелектуальне 3D-моделювання

• моделювання каркасів будівель, естакад, веж, сходів

• велика бібліотека стандартних профілів

• підтримка локальних і міжнародних стандартів

Автоматизовані з’єднання

• параметричні вузли

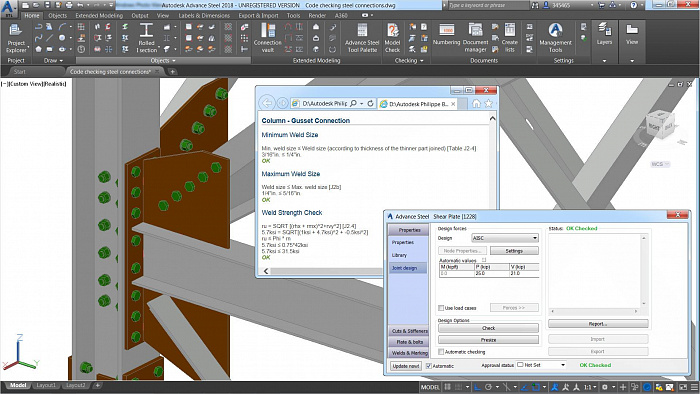

• перевірка з’єднань за Eurocode 3

• швидке редагування при зміні геометрії

Автоматична документація КМ / КМД

• повністю асоціативні креслення

• автоматичне маркування

• оновлення креслень при зміні моделі

BIM-інтеграція

• імпорт конструктивної моделі з Revit

• узгоджений BIM-процес

• передача даних без втрати інформації

Для кого підходить Advance Steel

• Інженери-конструктори (КМ, КМД) - для прискорення деталювання та зменшення кількості помилок

• Заводи металоконструкцій - для генерації NC-файлів і оптимізації виробництва

• Проектні організації - для впровадження BIM у проектування металоконструкцій

• Будівельні компанії - для точного планування монтажу

Порівняння: Advance Steel vs Revit

Типовий процес:
Revit - створення загальної конструктивної моделі →
Advance Steel - деталювання та виробнича документація.

Часті питання (FAQ)

Чим Advance Steel відрізняється від Revit?
Revit - універсальна BIM-платформа для всієї будівлі. Advance Steel - спеціалізоване рішення для деталювання сталевих конструкцій та випуску КМД.

Чи входить Advance Steel до AEC Collection?
Так, програма входить до складу Architecture, Engineering & Construction Collection.

Чи виконує Advance Steel повний розрахунок конструкції?
Програма виконує перевірку вузлів. Для повного статичного аналізу використовується Autodesk Robot Structural Analysis Professional.
